Квадратный металлический пруток обычно ассоциируется со сталью. Но такую же форму может иметь и чугунная заготовка, причём используется она для совсем других задач.
Чугун ценят не за универсальность. Его сильные стороны проявляются там, где материалу приходится работать с трением, вибрацией, значительной массой деталей или постоянными механическими нагрузками.
Поэтому чугунный квадрат можно встретить в машиностроении, станкостроении, производстве подшипников и втулок, энергетике и других областях.
Самое интересное начинается, когда сравниваешь чугун со сталью. Внешне два металлических изделия могут выглядеть почти одинаково, но вести себя в работе совершенно по-разному.
Что представляет собой чугунный квадрат

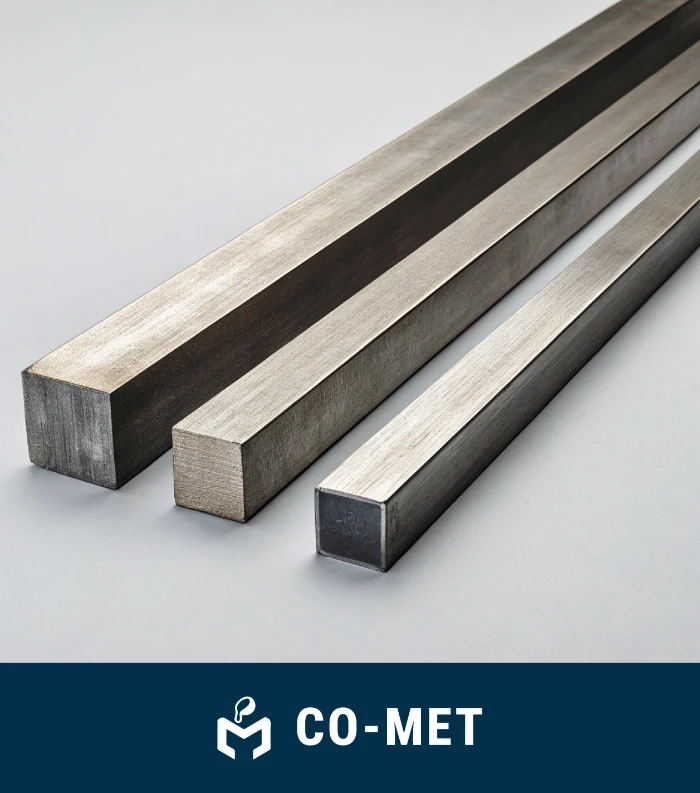

Чугунный квадрат — это заготовка с прямоугольным, а точнее квадратным поперечным сечением, изготовленная из чугуна определённой марки.
Главное здесь не сама форма.
Квадратное сечение удобно тем, что из него можно получать детали с плоскими гранями, выполнять механическую обработку, нарезать необходимые поверхности и использовать заготовку в различных конструкциях.
А вот свойства определяются уже видом чугуна и его структурой.
В составе чугуна много углерода по сравнению со сталью. Он присутствует в виде графита или других структурных составляющих, а именно это во многом влияет на поведение материала при нагрузке.
Поэтому чугун бывает серым, ковким, высокопрочным и других типов. У каждого из них своё назначение.
Почему чугун хорошо гасит вибрации
Представим станок, который работает несколько часов подряд.
Внутри вращаются валы, перемещаются механизмы, режущий инструмент взаимодействует с заготовкой. Возникают вибрации — и это совершенно нормальное явление для работающего оборудования.
Проблема начинается тогда, когда колебания передаются на станину и другие детали. Они могут ухудшать точность обработки, ускорять износ инструмента и создавать дополнительную нагрузку на механизмы.
Чугун здесь имеет важное преимущество.
Он обладает хорошей способностью поглощать вибрации благодаря особенностям своей структуры. Поэтому его широко применяют в станинах, корпусах станков, направляющих и других деталях, где устойчивость оборудования к колебаниям имеет большое значение.
То есть материал не просто держит нагрузку — он ещё и помогает сделать работу механизма спокойнее.
Почему чугун подходит для деталей, работающих на износ
Ещё одно характерное свойство чугуна — сопротивление износу.
Особенно это проявляется у специальных антифрикционных марок, которые используют для деталей, работающих в условиях трения. Из них делают втулки, подшипники скольжения и другие элементы механизмов.
Во время работы две поверхности постоянно соприкасаются и перемещаются относительно друг друга. Если материал быстро разрушается или интенсивно изнашивается, деталь приходится регулярно менять.
Чугунные сплавы позволяют решить эту задачу в тех случаях, когда их состав и свойства соответствуют условиям эксплуатации.
Графитовые включения в некоторых видах чугуна дополнительно влияют на процессы трения. Именно поэтому отдельные марки используются как антифрикционный материал.
Чугунный квадрат как заготовка для машиностроения
В машиностроении квадратный прокат может использоваться как исходная заготовка для изготовления различных деталей.
После механической обработки из него получают элементы станков, корпуса, направляющие, крепёжные и другие детали, если конкретная марка чугуна подходит для поставленной задачи.
Преимущество квадратного сечения в данном случае довольно практичное — часть геометрии будущей детали уже заложена в заготовке.
Чем меньше лишнего металла приходится удалять при обработке, тем рациональнее расходуется материал и тем меньше времени требуется на получение готового изделия.
Для серийного производства это может иметь заметное значение.
Ковкий чугун работает иначе
Не все виды чугуна одинаково хрупкие.
Например, ковкий чугун получают специальной термической обработкой исходного белого чугуна. Благодаря этому его структура меняется, а механические свойства становятся более подходящими для деталей, которым требуется сочетание прочности и определённой пластичности.
Из ковкого чугуна изготавливают, в частности, детали, работающие под ударными нагрузками.
Это могут быть зубчатые колёса, элементы приводов, цепные звенья и другие детали механизмов.
Получается интересная картина: одно слово чугун объединяет материалы с довольно разными характеристиками.
Поэтому при выборе заготовки нельзя останавливаться только на названии материала. Необходимо знать, какой именно чугун используется.
Где чугун встречается в энергетике
Энергетическое оборудование также содержит большое количество массивных металлических деталей.
Чугун применяют для изготовления корпусов, маховиков, роликов, некоторых элементов арматуры, насосного оборудования и других изделий. Здесь могут быть важны высокая жёсткость, способность гасить вибрации и устойчивость к износу.
Маховик — хороший пример.
Его задача связана с накоплением и передачей кинетической энергии вращения. Для такого элемента нужна значительная масса, стабильная геометрия и способность работать при постоянном вращении.
Поэтому чугун оказался удобным материалом для целого ряда подобных деталей.
Применение в строительстве
В строительной сфере чугунный квадрат встречается реже, чем стальной сортовой прокат, но полностью исключать его из этой области нельзя.
Чугун используют в отдельных опорных и конструктивных элементах, а также там, где от материала требуется долговечность и массивность.
Кроме того, чугунные изделия давно нашли место в благоустройстве и архитектуре. Этот материал хорошо подходит для изготовления декоративных и функциональных элементов городской среды.
Но здесь возникает важный нюанс.
Для несущих конструкций современные строительные решения чаще используют стали, которые легче сваривать и рассчитывать под конкретные нагрузки. Чугун выбирают там, где его специфические свойства дают практическое преимущество.
Что происходит с чугуном при ударе
Вот здесь особенно хорошо проявляется отличие чугуна от стали.
Многие виды чугуна достаточно твёрдые и хорошо сопротивляются сжатию, но при этом хуже переносят ударные нагрузки и растяжение. Поэтому массивная чугунная деталь может отлично работать годами в одном режиме и оказаться значительно более уязвимой при резком ударе.
Причина связана с особенностями структуры материала.
Графитовые включения в чугунной матрице влияют не только на трение и вибрации, но и на характер разрушения. У серого чугуна графит имеет пластинчатую форму, которая может становиться местом концентрации напряжений.
У ковкого и высокопрочного чугуна форма графита другая, поэтому и механические свойства заметно отличаются.
Именно поэтому конструктора интересует не просто чугун как материал, а конкретная структура и марка.
Чугунный квадрат и механическая обработка
Чугунные заготовки обрабатываются на станках, но технологический процесс имеет свои особенности.
При резании образуется стружка, которая у многих видов чугуна дробится значительно легче, чем при обработке вязких сталей. Это может быть преимуществом в серийной механической обработке.
При этом чугунная пыль и мелкие частицы требуют внимания с точки зрения организации рабочего места. Поэтому при обработке используют соответствующую систему удаления отходов и соблюдают требования производственной безопасности.
Для получения точной детали дополнительно учитывают размеры заготовки, припуски и свойства конкретной марки чугуна.
Почему квадратная заготовка может быть удобнее круглой
Форма исходного проката напрямую связана с будущей деталью.
Если изделие имеет плоские грани и прямолинейную геометрию, квадратная заготовка может оказаться удобнее круглой. Не приходится удалять лишний объём материала только для того, чтобы получить плоскость.
Для отдельных деталей это позволяет сократить количество проходов при обработке.
При этом квадратный профиль удобен и при фиксации заготовки на определённом этапе производства. Плоские грани позволяют надёжнее базировать деталь относительно инструмента или приспособления.
Такие мелочи редко заметны в готовом изделии, но именно из них складывается удобство промышленной обработки.
Какие бывают области применения
Чугунный квадрат как заготовка может использоваться для разных задач, если выбран подходящий вид чугуна и размер.
В машиностроении это могут быть детали станков, корпусов и механизмов. Для подшипников и втулок применяются антифрикционные марки, рассчитанные на работу в условиях трения.
В энергетике и автомобильной промышленности чугун используется для роликов, маховиков, корпусов, некоторых элементов двигателей и другого оборудования.
В строительстве и благоустройстве материал встречается в отдельных конструктивных и декоративных элементах, где важны массивность, долговечность и характерный внешний вид.
Поэтому область применения определяется не столько формой квадрата, сколько сочетанием состава чугуна, механических свойств и условий работы будущей детали.
Как выбрать чугунную заготовку
Первый вопрос — что из неё будут делать.
Если нужна деталь станка, большое значение может иметь способность материала гасить вибрации. Для втулки важнее антифрикционные характеристики. Для элемента, который испытывает удар, потребуется чугун с соответствующими механическими свойствами.
После этого определяют размеры заготовки.
Также учитывают способ обработки, требуемую точность готового изделия и условия дальнейшей эксплуатации.
Поэтому при заказе чугунного квадрата важно знать не только длину стороны. Марка материала здесь может быть значительно важнее самой геометрии.
Где чугунный квадрат оказывается особенно полезен
Иногда материал выбирают не потому, что он обладает максимальной прочностью или минимальным весом, а благодаря довольно необычному сочетанию характеристик.
Чугун хорошо переносит постоянную работу в условиях трения, эффективно гасит вибрации и позволяет получать массивные жёсткие детали. Именно поэтому он сохранился в современном машиностроении, несмотря на огромное количество новых сплавов и конструкционных материалов.
Чугунный квадрат становится удобной исходной формой для таких изделий, когда из него предстоит получить деталь с плоскими гранями или значительным объёмом механической обработки.
Для строительных, производственных и ремонтных задач варианты чугунного квадрата для московского филиала Со-Мет представлены на странице https://so-met.ru/catalog/chyornyj-metalloprokat/chugunnyj-kvadrat/
В конечном счёте хороший материал — это не обязательно тот, который подходит абсолютно для всего. Гораздо важнее, чтобы его свойства совпадали с реальной задачей. Для чугуна такими задачами остаются вибрации, трение, износ, массивность и работа в тяжёлых механических условиях.
